三维柔性焊接平台

三维柔性焊接平台是一种专为焊接行业设计的模块化工装系统。

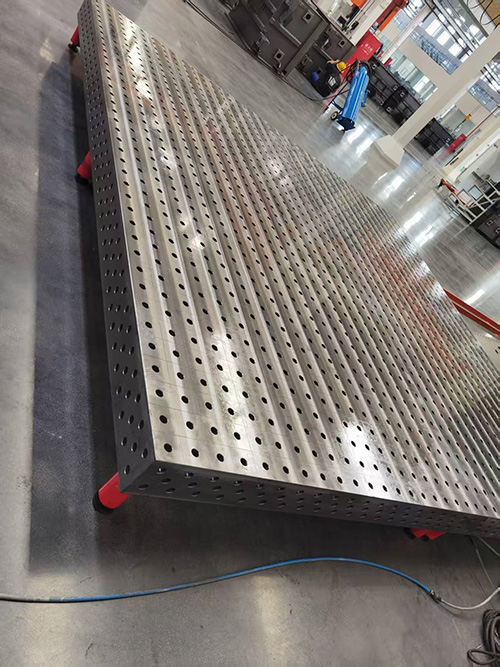

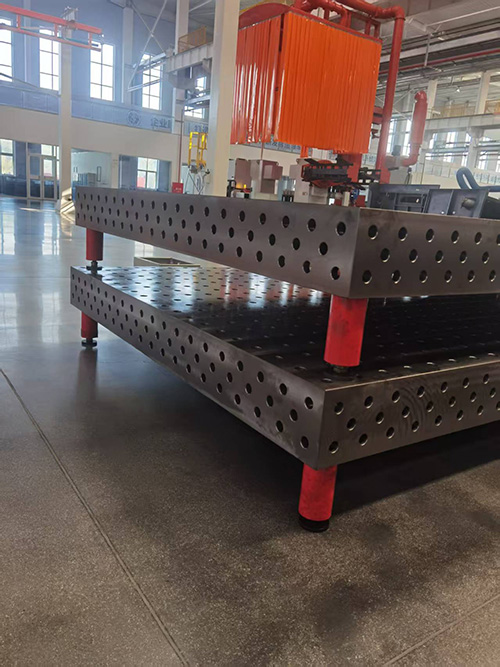

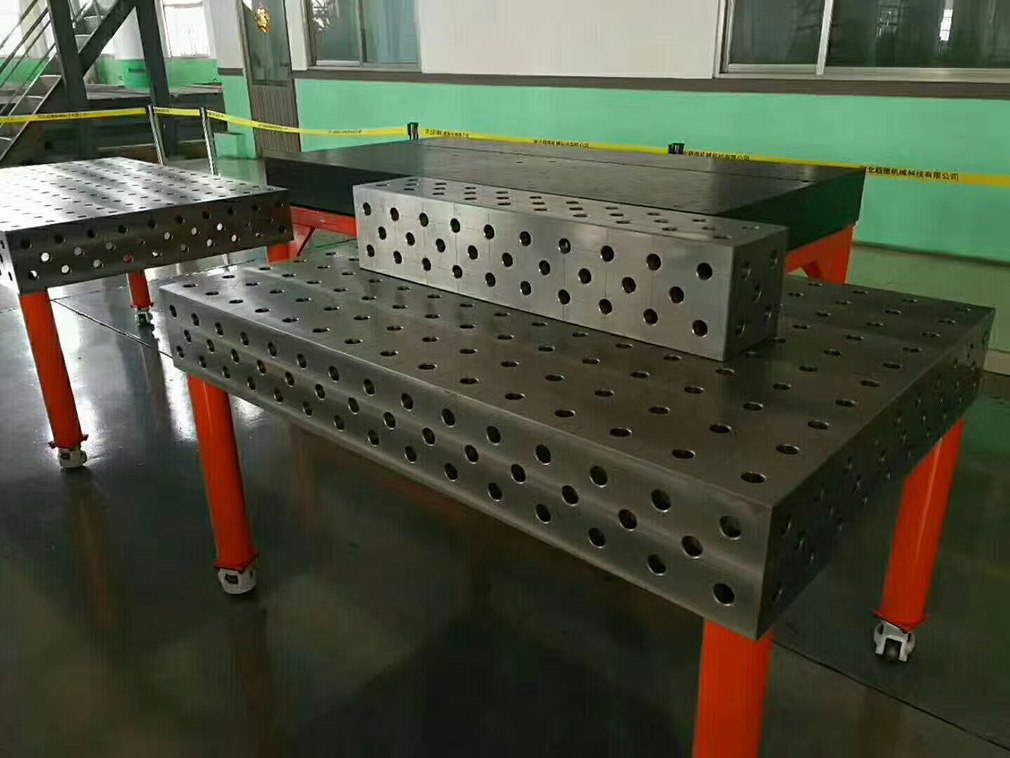

结构特点：平台主体通常采用 HT200/HT300 灰口铸铁或 Q345 钢材铸造，经整体退火应力，表面精度可达平面度 0.1/1000mm。平台表面密布 φ16 或 φ28mm 的标准定位孔，孔距分别为 50mm 或 100mm，配合锁销可实现 ±0.05mm 的定位精度。其具有模块化设计，可通过底部连接件实现三维空间拓展，用户能根据工件尺寸自由拼接组合。

技术优势：

柔性化生产：一套工装可兼容多种产品，企业切换产品时，工装成本几乎归零，特别契合多品种、小批量的现代生产趋势。

：在 2 吨集中载荷下，平台变形量不超过 0.50mm，均布载荷下变形量低于 0.024mm，定位孔中心公差控制在 ±0.05mm 以内，可满足航空航天等焊接要求。

换型：传统工装换型需数小时，而三维柔性焊接平台通过锁销实现夹具的分钟级拆装，能大幅提高生产效率。

可重复使用：平台采用模块化组件，部件损坏时只需换单个零件，配合防飞溅液处理，可实现全生命周期循环使用。

应用：广泛应用于汽车制造、工程机械、航空航天、船舶制造、轨道交通等。在汽车制造中，可用于新能源车架焊接，实现铝合金部件的多角度定位；在船舶制造中，能适应船体大型复杂结构的焊接需求，通过模块化设计和柔性化拼装焊接质量和效率。

使用与保养：使用时，需将平台放置于平整地面，通过底部调平螺栓校准水平，清理工作面及 T 型槽、圆孔内的杂质。焊接时避免直接在平台工作面引燃电弧，轻放工件，禁止拖拽粗糙部件。作业完成后，需清理平台表面，涂抹防锈油，检查配件是否磨损。建议每 6-12 个月用三坐标测量仪检测平面度，时通过刮研或磨削恢复精度。
